Di, 5.12.2023 13 Projektionen für 2023 (Teil 12)

Eine Kollektion von Projektionen für politische Weltkarten
(siehe Intro für weitere Erklärungen)

Dezember: Frančula XIII

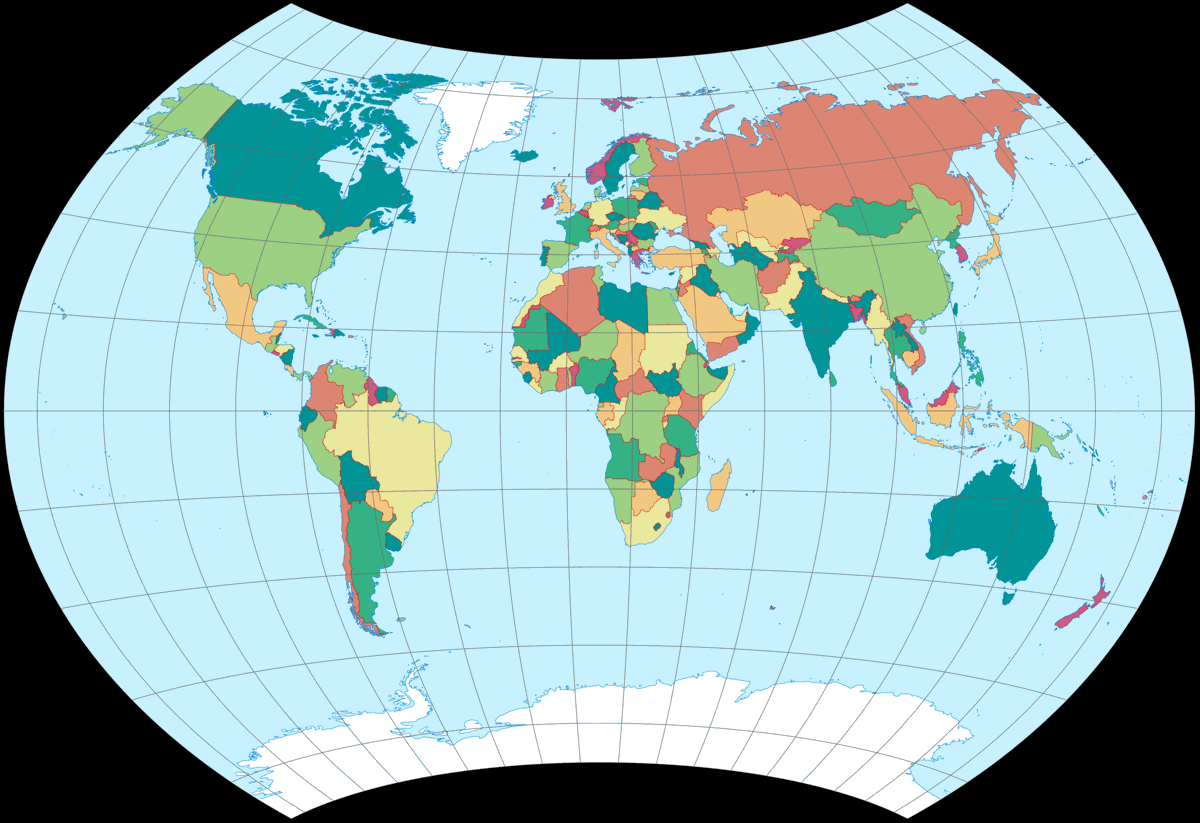

Frančula XIII
Urheber Nedjeljko Frančula (1971)
Gruppe Lentikulär
Eigenschaft Vermittelnd
Andere Namen
Anmerkungen Eine Variante des Wagner IX, durch Umbeziffern abgeleitet von der abstandsgleichen äquatorständigen Azimutalprojektion, Minimierung von Verzerrungen nach dem Kriterium von Airy-Kavrayskiy. Für mehr Informationen siehe auch meinen Blogpost Die Frančula Projektionen oder Frančulas Originaltext Die vorteilhaftesten Abbildungen in der Atlaskartographie.

Wenn ich vor einem Jahr schon gewusst hätte, dass dies der letzte Kalender sein würde, hätte ich für den Dezember eine meiner eigenen Experimente ausgewählt – aber damals hatte ich diese Entscheidung eben noch nicht getroffen. Wie auch immer, die eine Frančula-Projektion zu zeigen, ist immer noch das Zweitbeste: Auf die Gefahr hin, angeberisch zu klingen, war ich es, der die Projektionen von Nedjeljko Frančula ausgegraben und der Öffentlichkeit präsentiert hat. Natürlich hätte ich nichts über sie gewusst, hätte Györffy sie nicht nebenbei erwähnt[1], und ich hätte sie ohne die Hilfe von Peter Denner nicht zeigen können… aber immerhin, es bleibt die Tatsache, dass die 14 Projektionen (meines Wissens) zuvor nie irgendwo gezeigt worden sind, außer in Frančulas eigener Abhandlung. Also habe ich zur letzten Projektion der Serie einen persönlichen Bezug, auch wenn ich sie nicht selbst entworfen habe. 🙂

Frančula XIII ist eine aphylaktische, lentikuläre Projektion mit einer Pol-Linie und gleichabständigen Breitenkreise entlang des Zentralmeridians – genau wie Winkel Tripel Bartholomew (Juli) und Canters W09 (September). Vielleicht habe ich es im Kalender also ein bisschen übertrieben mit dieser Kategorie, aber ich finde nun einmal, dass sie sich sehr gut für politische Karten eignet.

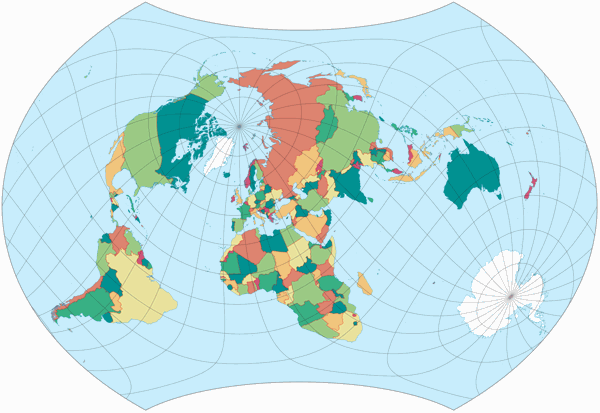

Folglich ist es auch nicht erstaunlich, dass ich, wie bei Winkel und Canters, den Frančula XIII auch in der OGABO-Version und der plagalen Lage sehr benutzbar finde:

Das war’s dann also!
Aber nur mit meinen Projektions-Kalendern, daher – bis bald!

Quellenangaben / Fußnoten

  1. János Györffy: Minimum distortion pointed-polar projections for world maps by applying graticule transformation (engl.)
    doi.org/10.1080/23729333.2018.1455263
